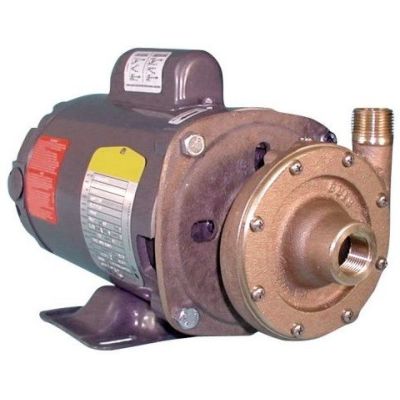

Oberdorfer - 104M-F13 Bomba centrífuga con motor - 25 GPM - 1/3 HP - 115V - 1 fase

Esta bomba de acoplamiento cerrado utiliza un motor de bomba de chorro con brida C NEMA estándar con base soldada y extremo de eje roscado para aceptar el impulsor de la bomba. Los motores monofásicos no son reversibles y están cableados para la rotación adecuada de la bomba, que es en sentido contrario a las agujas del reloj mirando el extremo de entrada de la bomba. Ver el dibujo dimensional. Se debe verificar que los motores trifásicos giren correctamente cuando se instala la bomba. El intercambio de cualquiera de los 2 cables en un sistema trifásico invertirá la rotación del motor.

La bomba utiliza un sello de eje de tipo mecánico con un elemento de goma de nitrilo. Está limitado a 212o F. Los sellos de fluoroelastómero y los sellos de politetrafluoroetileno (PTFE) están disponibles para solventes severos, químicos difíciles y temperaturas elevadas.

Caracteristicas

• Construcción de bronce resistente
• Un estándar en la industria del aire acondicionado marino
• Funcionamiento extremadamente silencioso
• El sello de la carcasa de la junta tórica elimina los problemas de la junta
• Sello de barrera de politetrafluoroetileno (PTFE) para proteger los cojinetes del motor
• Maneja líquidos contaminados
• Flexibilidad de orientación del puerto de descarga - 8 posiciones
• Sello mecánico - carbono/cerámica, Nitrilo - estándar, Fluoroelastómero (S10) opcional Politetrafluoroetileno (PTFE) (S11)
• Los cabezales de bomba se montan en motores de bomba de chorro NEMA 56J con base estándar
• Ejes: 416 inoxidable
• Múltiples opciones de motor disponibles
• Liquids and Temperatures

Las aleaciones especiales de la bomba que se utilizan brindan resistencia a la corrosión a muchos líquidos, como agua, soluciones de agua y una amplia gama de productos químicos comerciales. Las preguntas sobre la compatibilidad química de líquidos especiales deben remitirse a la fábrica.

Se pueden bombear líquidos viscosos con una viscosidad máxima de 2000 Saybolt Seconds Universal. Sin embargo, cuando se bombean líquidos viscosos en comparación con el agua, se produce una reducción en el flujo y la presión y aumenta la tasa de potencia requerida. Los líquidos más pesados que el agua requieren caballos de fuerza adicionales en proporción directa al aumento de la gravedad específica. Se pueden manejar líquidos contaminados con pequeños sólidos o abrasivos, pero se debe esperar una reducción en la vida útil del sello mecánico.

Impulso

Elevación de succión

Estas bombas centrífugas no son autoaspirantes. Deben instalarse por debajo del nivel del líquido para que el líquido fluya hacia la bomba por gravedad (succión inundada). Sin embargo, si se usa una válvula de pie al comienzo de la línea de succión y se purga todo el aire de la bomba mediante cebado manual, la bomba se elevará en el lado de succión hasta 15 pies.

Tal sistema se basa completamente en la válvula de pie sin fugas para la capacidad de arranque. El flujo de una bomba centrífuga se puede controlar convenientemente mediante una válvula de estrangulamiento en la línea de descarga sin necesidad de una válvula de alivio. En las bombas centrífugas, la demanda de potencia disminuirá a medida que aumente la presión. La potencia máxima se produce con una descarga abierta de par en par.

Actuación

Dimensiones
