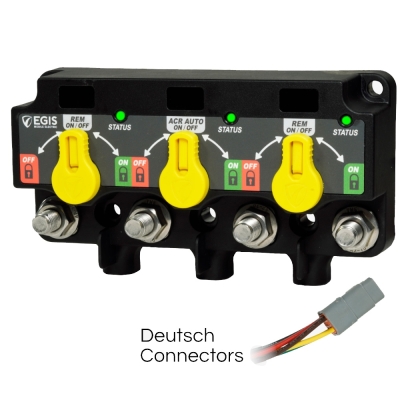

Egis XD Series Triple Flex 2 Relé-ACR-Relé con Perillas 3X Conector DTM

Egis XD Series Triple Flex 2 Relay-ACR-Relay w/Knobs 3X DTM Connector 8830-1535

El relé Egis reemplaza tres relés individuales de alto amperaje con un módulo compacto, reduciendo significativamente el espacio, eliminando el costo de las conexiones de cable de enlace externo, eliminando el riesgo de que las conexiones del cable de enlace se aflojen por la vibración, y proporcionando una conciencia clara e inequívoca de cómo operar los controles manuales y en qué estado los controles manuales han forzado el relé.

Aplicaciones:

• Diseñado para replicar funciones comunes de conmutación de múltiples baterías y gestión de carga: la conmutación común de carga de doble batería a través de los relés exteriores y un relé de carga automático central para compartir la corriente de carga se implementan fácilmente
• Múltiples relés de carga automática (ACR) en un solo dispositivo: para sistemas de 3-4 baterías que requieren 2 o 3 ACR, un solo ACR de tres relés proporciona mejoras drásticas en el consumo de corriente en reposo en estado apagado, el espacio utilizado, y reduce los cables de interconexión innecesarios
• Expandible con barras colectoras de enlace y enlace cruzado a relés XD dobles, triples o individuales adicionales: admite sistemas de 3 o 4 baterías con accesorios estándar de interconexión de barras colectoras

Características:

• Construcción a prueba de balas: sellado a IP67/IP6K9K, la electrónica y los materiales de alta temperatura permiten el montaje en cualquier lugar; pernos de orejeta de cable de acero inoxidable; los grandes orificios de montaje aceptan herrajes de fijación 1/4-20 / M6
• La opción intuitiva de control manual simplifica la operación y aumenta la conciencia del estado de la anulación manual y de si el dispositivo se deja en un estado bloqueado-apagado o bloqueado-encendido (no disponible en soluciones de la competencia)
• La programación simple mediante interruptores dip otorga a cada función de relé una flexibilidad significativa para fabricantes de equipo original (OEM) e instaladores.
• Reducción del 35-75% en el espacio de montaje y el peso del producto mediante un diseño avanzado de solenoide biestable y múltiples conjuntos de solenoides que reemplazan disposiciones comunes de sistemas eléctricos
• Compatible plug and play con productos heredados de la competencia: las opciones de relé individual, doble y triple están disponibles con pines de conector DTM/ATM compatibles con los relés biestables ML Series (Este relé tiene 3 conectores DTM)
• 90-95% menos de corriente en estado apagado en comparación con productos de la competencia y soluciones de sistema que requieren múltiples dispositivos para una funcionalidad similar

Especificaciones:

• Total Continuous Current Amps: 500
• Max Cranking Current (Amps): 1500
• Mechanical Switching Life: 1,000,000 Cycles
• Voltage Range (VDC): 8-36
• Off-State Current Draw (mA): 1.3
• State Change Current: 5A @ 12 VDC; 3A @ 24 VDC

Características destacadas:

Pantalla de estado LED

El indicador LED frontal fácil de ver proporciona el estado visual del dispositivo, y el LED remoto replica el LED local del dispositivo.

Anulación manual de 3 posiciones

Fuerce cada relé abierto o cerrado, y opcionalmente deje la perilla en cualquiera de las posiciones para bloquear el relé en cualquiera de las condiciones.

Hoja de etiquetas para 40 circuitos incluida

Los cómodos huecos para el juego de etiquetas a prueba de intemperie incluido facilitan la identificación de circuitos y relés. Etiquetas en blanco para aplicaciones personalizadas.

Cubierta protectora incluida

Protege los pernos de los terminales y los bordes de los terminales de cable de cortocircuitos inadvertidos entre sí o a tierra.

Herrajes de acero inoxidable

La corrosión no es un problema con los pernos de acero inoxidable de calidad y las tuercas con brida autoblocantes.

Programable

Mediante interruptores dip ubicados debajo de la cubierta protectora. Una guía de configuración fácil de usar en el reverso facilita la configuración de ajustes personalizados para una amplia variedad de aplicaciones.

Menor huella

Los relés XD ofrecen una alta capacidad de amperaje en un paquete más pequeño que las soluciones de la competencia, reduciendo al mínimo los requisitos de espacio de instalación.

Ventilación integrada

Las ventilaciones Gortex de alta calidad regulan la presión interna del dispositivo para eliminar la entrada de humedad a través de los sellos y asegurar una larga vida útil del producto en entornos duros.
