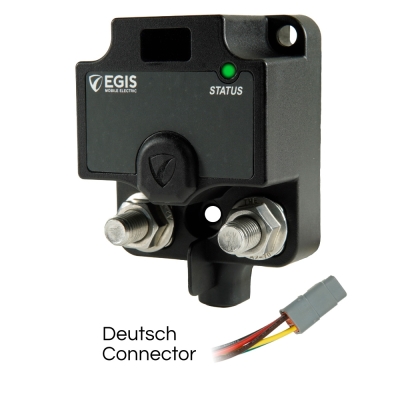

Egis XD Series Single Flex 2 ACR-Relé - Conector DTM

Egis XD Series Single Flex 2 ACR-Relay - DTM Connector 8810-1400

Este relé Egis proporciona una reducción del 35-75% en el espacio de montaje y el peso del producto mediante un diseño avanzado de solenoide biestable y múltiples conjuntos de solenoides que reemplazan disposiciones comunes de sistemas eléctricos. Además, este relé elimina las baterías sin arranque al compartir la carga en cualquiera de dos baterías y aislar las baterías cuando no hay fuentes de carga presentes.

Aplicaciones:

• Admite múltiples motores o sistemas de carga independientes al incorporar dos entradas independientes de arranque o aislamiento de motor para permitir el aislamiento de las fuentes de carga cuando ambas están activas para maximizar el rendimiento de carga.
• Expandible con barras colectoras de enlace y enlace cruzado a relés XD dobles, triples o individuales adicionales; admite sistemas de 2 o 3 baterías con accesorios estándar de interconexión de barras colectoras

Características:

• Construcción a prueba de balas, sellado a IP67/IP6K9K, y la electrónica y los materiales de alta temperatura permiten el montaje en cualquier lugar; pernos de orejeta de cable de acero inoxidable; los grandes orificios de montaje aceptan herrajes de fijación 1/4-20 / M6
• La opción intuitiva de control manual simplifica la operación y aumenta la conciencia del estado de la anulación manual y de si el dispositivo se deja en un estado bloqueado-apagado o bloqueado-encendido (no disponible en soluciones de la competencia)
• La programabilidad simple mediante interruptores dip sencillos otorga a cada función de relé una flexibilidad significativa para fabricantes de equipo original (OEM) e instaladores
• Compatible plug and play con productos heredados de la competencia: las opciones de relé individual, doble y triple están disponibles con pines de conector DTM/ATM para compatibilidad pin a pin con los relés biestables ML Series
• 90-95% menos de corriente en estado apagado en comparación con productos de la competencia y soluciones de sistema que requieren múltiples dispositivos para una funcionalidad similar

Especificaciones:

• Total Continuous Current Amps: 500
• Max Cranking Current (Amps): 1500
• Mechanical Switching Life: 1,000,000 cycles
• Voltage Range (VDC): 8-36
• Off-State Current Draw (mA): 1.3
• State Change Current: 5A @ 12 VDC; 3A @ 24 VDC

Características destacadas:

Pantalla de estado LED

El indicador LED frontal fácil de ver proporciona el estado visual del dispositivo, y el LED remoto replica el LED local del dispositivo.

Anulación manual de 3 posiciones

Fuerce cada relé abierto o cerrado, y opcionalmente deje la perilla en cualquiera de las posiciones para bloquear el relé en cualquiera de las condiciones.

Hoja de etiquetas para 40 circuitos incluida

Los cómodos huecos para el juego de etiquetas a prueba de intemperie incluido facilitan la identificación de circuitos y relés. Etiquetas en blanco para aplicaciones personalizadas.

Cubierta protectora incluida

Protege los pernos de los terminales y los bordes de los terminales de cable de cortocircuitos inadvertidos entre sí o a tierra.

Herrajes de acero inoxidable

La corrosión no es un problema con los pernos de acero inoxidable de calidad y las tuercas con brida autoblocantes.

Programable

Mediante interruptores dip ubicados debajo de la cubierta protectora. Una guía de configuración fácil de usar en el reverso facilita la configuración de ajustes personalizados para una amplia variedad de aplicaciones.

Menor huella

Los relés XD ofrecen una alta capacidad de amperaje en un paquete más pequeño que las soluciones de la competencia, reduciendo al mínimo los requisitos de espacio de instalación.

Ventilación integrada

Las ventilaciones Gortex de alta calidad regulan la presión interna del dispositivo para eliminar la entrada de humedad a través de los sellos y asegurar una larga vida útil del producto en entornos duros.
