Comprar este producto puedes acumular hasta 48 puntos Citimarine. ¡Su carrito utilizará 48 puntos que se convertirán en un vale de descuento de 4,80 $ para su próxima compra! Debe iniciar sesión para acumular puntos.
K-4000-00 / Para Diámetro Exterior del Eje: 4"

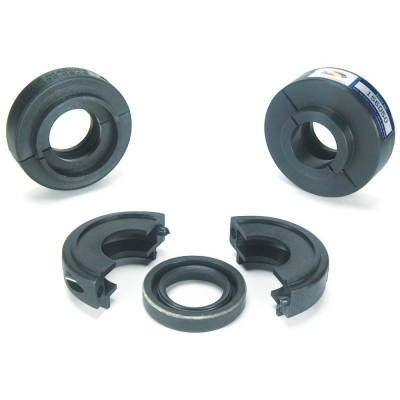

Kit de Portasellos de Repuesto SureSeal de Tides Marine / K-4000-00. Práctico dispositivo para almacenar sellos de labio de repuesto en el eje de la hélice, entre el SureSeal y el acoplamiento del eje de la hélice. El diseño del SureSeal le permite reemplazar los sellos de labio desgastados en la carcasa con estos sellos de labio de repuesto sin desacoplar el eje de la transmisión, incluso estando en el agua.
Este kit incluye (2) sellos de labio de 4" y (2) cubiertas protectoras que mantienen el sello de labio girando junto con el eje y lo protegen de daños por polvo, aceite o residuos que caigan. Para un SureSeal, StrongSeal o timón con eje de 4 pulgadas.
Click here for details
Kit de Portasellos de Repuesto SureSeal de Tides Marine / K-4000-00 - Para Diámetro Exterior del Eje: 4"
Los portasellos de repuesto de Tides Marine se desarrollaron como un dispositivo práctico para almacenar sellos de labio de repuesto en el eje de la hélice, entre el SureSeal® y el acoplamiento del eje de la hélice. Estos portasellos (con sellos de labio de repuesto) pueden instalarse con cada SureSeal.
El diseño del SureSeal permite al operador de la embarcación reemplazar los sellos de labio desgastados en la carcasa con estos sellos de labio de repuesto sin desacoplar el eje de la transmisión. Si es necesario, los sellos de labio desgastados pueden reemplazarse en el agua, sin necesidad de sacar la embarcación del agua.
El portasellos de labio de repuesto es una carcasa compuesta liviana de dos piezas que se sujeta sobre los sellos de labio de repuesto y sobre el eje de la hélice, entre el SureSeal y el acoplamiento del eje de la hélice. Están disponibles en tamaños imperiales y métricos.
Incluido en el kit:
- LIP SEAL 4000 (JMC 7199 LUP) x 2
- KH-4000-00 x 1
- HAT-4000-02 x 1
Antes de Ordenar
Al pedir un portasellos de repuesto, primero debe determinar si tiene un SureSeal (vendido después del año 2000) o un StrongSeal (vendido antes del año 2000). Observe la imagen a continuación. Los sellos de labio de algunos tamaños de eje NO son intercambiables.
PRECAUCIÓN: Los portasellos de repuesto NO DEBEN TOCAR el SureSeal. Los portasellos de repuesto deben ubicarse en el eje a por lo menos 1" de la carcasa del SureSeal.
Instalación
MONTAJE EN EL EJE
- Determine dónde se ubicará el portasellos de repuesto en el eje (como mínimo a 1" del SureSeal) y asegúrese de que no haya chaveteros, muescas ni corrosión en esta zona que puedan dañar el sello de labio.
- Separe las dos mitades de la carcasa del portasellos retirando los tornillos que las sujetan. Retire el sello de labio de repuesto.
- Presione con cuidado cada sello de repuesto sobre el cono cónico del protector de sello rojo, con el lado liso (el que tiene el número de parte grabado en el sello de labio) primero.
- Deslice el protector rojo y el o los sellos sobre el eje, con el lado del sello primero y el resorte helicoidal orientado hacia la popa del barco.
- Retire el protector de sello rojo y confirme que cada sello de repuesto esté orientado en la misma dirección que el sello de labio del SureSeal (resorte helicoidal hacia la popa del barco).
- Vuelva a armar la carcasa del portasellos de repuesto sobre el o los sellos de labio y alrededor del eje. El reborde largo de un lado de la carcasa del portasellos debe quedar orientado en dirección opuesta al SureSeal.
- Verifique que la carcasa del portasellos de repuesto esté a por lo menos 1" del SureSeal y apriete los tornillos de ensamblaje. Correctamente instalado, el portasellos de repuesto debe sujetar firmemente el eje y girar libremente con él.
REEMPLAZO DEL SELLO
- Inspeccione la superficie expuesta del eje entre el portasellos de repuesto y la unidad SureSeal. Asegúrese de que esté limpia y libre de muescas o rebabas que puedan dañar el sello de labio de repuesto. Si es necesario, puede pulir el eje con papel de lija al agua de grano 280 a 300 o tela de esmeril, trabajando radialmente alrededor del eje.
- Retire los tornillos del portasellos de repuesto y separe las mitades para dejar expuestos los sellos de labio de repuesto.
- Retire los 5 tornillos de cabeza de la parte frontal de la carcasa del SureSeal.
- Deslice la tapa hacia adelante, pasándola sobre el sello de labio de repuesto.
- Separe la arandela de retención partida y retírela del eje. Téngala a mano.
- Extraiga el sello de labio viejo haciendo palanca con un destornillador pequeño de punta plana, trabajando alternadamente en lados opuestos. Corte el sello de labio viejo del eje con unos alicates de corte diagonal o un cortador lateral.
- Limpie el área de la cavidad del sello de labio en la carcasa del SureSeal con una esponja de fibra
- Deslice con cuidado el nuevo sello de labio por el eje hasta la abertura biselada en la parte frontal de la carcasa del SureSeal.
- Vuelva a colocar la arandela de retención partida en el eje, delante del sello de labio que acaba de deslizar dentro de la carcasa del SureSeal.
- Coloque la arandela de retención partida en su ranura dentro de la tapa. Deslice la tapa y la arandela hacia la carcasa hasta que toquen el sello de labio.
- Alinee los orificios e inicie los tornillos de la tapa. Apriete los tornillos de la tapa alternadamente en patrón cruzado, introduciendo el sello de labio en la abertura. El sello de labio queda bien asentado cuando la tapa y el collar se tocan. NO apriete demasiado los tornillos. Apriételos solo a mano.
- Si el portasellos contenía 2 sellos de labio, la carcasa del portasellos debe volver a armarse sobre el sello de labio restante como antes, colocarse en su ubicación original y apretarse por completo. De lo contrario, guarde la carcasa del portasellos para uso futuro.
