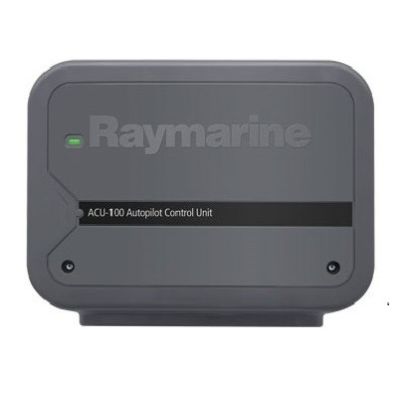

Unidad de Control de Piloto Automático de Raymarine(ACU)

La robusta ACU (Unidad de control del actuador) proporciona una potencia de accionamiento fiable del piloto automático y también proporciona alimentación al bus SeaTalkng. Elija la ACU que se adapte a su tipo de sistema de dirección.

Salida de Corriente del Variador
Máximo continuo de 7 amperios a la tensión de alimentación

Salida del Embrague de Transmisión
Sin conexión de embrague

Conexion

• Sensor de referencia del timón
• Fuerza
• Conducir motor
• Suelo

Tensión Nominal de Alimentación
12 V

Rango de Tensión de Funcionamiento
10.8V a 15.6V dc

Consumo de Energía (en espera): Fuente de Alimentación Principal
300 mA (12V)

Consumo de Energía (en espera) - Fuente de Alimentación SeaTalkng
Sin fuente de alimentación para SeaTalk^ng

SeaTalk^ng LEN (Número de equivalencia de carga)
1

SeaTalk^ng Corte de Energía
Sin fuente de alimentación para SeaTalk^ng

Conexiones de Datos
SeaTalk^ng

Entorno de Instalación

• Temperatura de funcionamiento: -20 °C a +55 °C (-4 °F a +131 °F)
• Temperatura de almacenamiento: -30 °C a +70 °C (-22 °F a +158 °F)
• Humedad relativa: MAX 93%

Clasificación Impermeable

• Panel de conectores: IPX2
• Electrónica de accionamiento: IPX6

Dimensiones (ancho x alto x profundidad)
180mm x 140mm x 52mm (7.1 in x 5.5 in x 2.0 in)

Peso
0.6 kg (1.32lbs)

Conformance

• Europa: 2004/108/EC
• Australia y Nueva Zelanda: C-Tick, Nivel de Cumplimiento 2
