FERNSTRUM GRIDCOOLER Enfriador de Quilla

Nuestro compromiso con la calidad significa que usted obtiene un sistema de enfriamiento confiable y duradero del pionero del enfriador de quilla de tubo rectangular. Desde 1949, cada intercambiador de calor marino se diseña para cumplir con los requisitos de su motor, embarcación y condiciones de operación.

Liderando, no imitando

El Enfriador de Quilla GRIDCOOLER ha evolucionado continuamente para cumplir con los requisitos de los arquitectos navales y la industria marina en todo el mundo. Nuestro equipo de artesanos emplea las últimas tecnologías para mejorar nuestro proceso de fabricación. El resultado es un Enfriador de Quilla GRIDCOOLER diseñado a la medida que supera las expectativas.

Opciones de Instalación

Nuestros ingenieros expertos y nuestro equipo de ventas le ayudarán a determinar la mejor solución de instalación. Tenga en cuenta que las condiciones de operación y el diseño del casco de una embarcación influyen considerablemente en cómo se instala una unidad. A continuación se describen algunas instalaciones comunes para un Enfriador de Quilla GRIDCOOLER.

Empotrado

Empotrar un Enfriador de Quilla GRIDCOOLER simplifica la instalación y brinda una protección significativa contra posibles daños. Pruebas independientes realizadas en el Vienna Model Test Basin han demostrado que la resistencia al avance es insignificante cuando la unidad se empotra en el casco de un barco. La posición del rebaje puede ubicarse en el costado o en el fondo del casco. Este tipo de instalación es común en proyectos nuevos e ideal para embarcaciones de movimiento rápido.

Externo

Una instalación externa normalmente aplica carenado y placas laterales para mayor protección y para mejorar la aerodinámica. Esta opción de montaje se utiliza comúnmente en proyectos de adaptación.

Montaje Lateral

Montar el Enfriador de Quilla GRIDCOOLER en el costado del casco evita posibles daños a la unidad. Es ideal para situaciones en las que un enfriador de quilla no puede montarse en el fondo del casco. Nota: Al empotrar la unidad en el costado del casco para grupos electrógenos y/o equipos que operan en muelle, incline la parte superior de la caja del rebaje para permitir la corriente de convección sobre el enfriador.

Opciones de Material

Materiales de primera calidad para ayudar a maximizar su sistema de enfriamiento

El Enfriador de Quilla GRIDCOOLER es una unidad completamente ensamblada y se prueba en fábrica para garantizar su confiabilidad. La tubería de forma rectangular utilizada en su construcción es estructuralmente sólida y proporciona una tasa de transferencia de calor mayor que la tubería redonda.

Cobre-Níquel 90/10
El Enfriador de Quilla GRIDCOOLER de cobre-níquel se fabrica con tubería rectangular de pared gruesa de cobre-níquel 90/10. Esta aleación fue seleccionada por su durabilidad, sus capacidades de intercambio de calor, su resistencia a la corrosión por agua salada y sus capacidades antiincrustantes naturales.

Aluminio Serie 5000

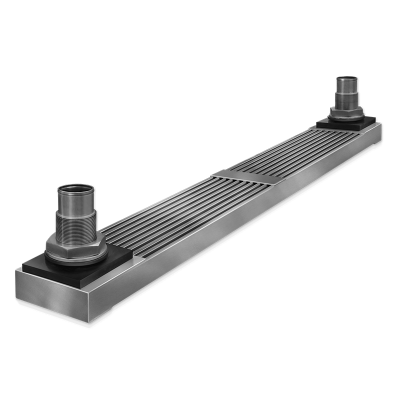

El Enfriador de Quilla GRIDCOOLER de aluminio está diseñado específicamente para aplicaciones de casco de aluminio sin pintar en entornos de agua dulce o agua de mar fría. La aleación de aluminio serie 5000 fue seleccionada por su compatibilidad con cascos de aluminio sin pintar y su resistencia a la corrosión por agua salada. La compatibilidad de aleación entre el casco y el enfriador de quilla previene las picaduras y evita posibles daños por la interacción de metales. Las unidades de aluminio se sueldan por TIG para mayor durabilidad.

Opciones de Configuración

El Enfriador de Quilla GRIDCOOLER se dimensiona para cumplir con los requisitos de enfriamiento de su motor y su entorno de operación. Nuestro equipo trabajará con usted para recomendar características que optimicen la funcionalidad de su sistema de enfriamiento. Los siguientes ejemplos muestran algunas de las configuraciones más comunes. Hay configuraciones adicionales disponibles bajo pedido.

Tubería de Pared Interior Mejorada y Lisa
Fernstrum ofrece dos tipos de superficies en el interior de la tubería de cobre-níquel, lisa o mejorada. La superficie mejorada, exclusiva de Fernstrum, es un patrón de cono truncado en el interior del tubo que genera una mayor transferencia de calor. En comparación con un tubo de pared lisa, el tubo mejorado aumenta la capacidad de transferencia de calor hasta en un 30 por ciento. Esto es especialmente cierto en aplicaciones donde se utilizan soluciones de glicol. La mejora en eficiencia puede reducir la cantidad o el tamaño de las unidades requeridas para una aplicación. Nota: La superficie interior de la tubería se determina con base en sus requisitos de enfriamiento.

Apilado
Cuando se enfrenta a un espacio limitado o a mayores requisitos de enfriamiento, un Enfriador de Quilla GRIDCOOLER apilado reduce la huella del enfriador de quilla a la vez que proporciona una mayor transferencia de calor. El diseño es ideal para enfriar motores más grandes, reducir la cantidad de unidades requeridas o adaptarse a una aplicación existente en el caso de una repotenciación.

Tubo Inclinado
Un Enfriador de Quilla GRIDCOOLER de tubo inclinado optimiza la transferencia de calor para aplicaciones estacionarias o de cero nudos con montaje lateral. El diseño aprovecha la corriente de convección natural creada por el intercambiador de calor. La posición y el ángulo únicos de los tubos están diseñados para maximizar el flujo de agua cruda entre los tubos. Esta configuración también resiste la acumulación de sedimentos y otros residuos sobre la unidad.

Los tubos del Enfriador de Quilla GRIDCOOLER® de tubo inclinado están posicionados para mejorar y aprovechar la corriente de convección natural generada por el intercambiador de calor.

Diseños de Paso Único y Múltiple

Fernstrum ofrece una gama de diseños de paso único y múltiple para ayudar a optimizar su solución de enfriamiento. Estos diseños maximizan la eficiencia del flujo de refrigerante del motor, permitiendo una solución más compacta.

Opción E1
Las unidades con Opción E1 colocan los ánodos de zinc y los tapones de drenaje en el extremo del enfriador de quilla, reduciendo la proyección del casco; un beneficio para embarcaciones de alta velocidad y pescadores cuando el enredo de redes y/o cabos es una preocupación.

Opción HD
Se pueden agregar placas reforzadoras de la Opción HD a las unidades para brindar soporte adicional y evitar que los tubos se arqueen, doblen o vibren por el impacto de mares fuertes. Estas placas no tienen puntos de montaje adicionales. La Opción HD es ideal para aplicaciones en las que la embarcación opera en mares de fuerte oleaje, corrientes intensas, o cuando el enfriador de quilla está posicionado cerca de la proa de la embarcación.

Opción L
Las placas de soporte de la Opción L están diseñadas para minimizar las penetraciones del casco por pernos de soporte intermedios. Estas placas de soporte se extienden más allá de los tubos laterales del enfriador de quilla, brindando opciones adicionales de sujeción. Esta característica es especialmente útil al adaptar un enfriador de quilla a una embarcación existente.

Opción Z
Las bridas de la Opción Z reubican los puntos de conexión y acoplamiento al exterior del casco, eliminando las penetraciones del casco. Las conexiones típicas de montaje de boquilla pasacascos se reemplazan por una brida. Las bridas de acoplamiento se suministran en acero al carbono o acero inoxidable. También se suministra herraje de montaje adicional para el aislamiento. Este diseño es ideal para instalaciones donde el herraje de montaje no puede accederse fácilmente desde el interior del casco, facilitando la instalación en embarcaciones de doble casco y pudiendo eliminar la necesidad de coferdanes. Las placas de soporte de la Opción L son estándar en esta configuración.
